Dane operacyjne lotniska

Współrzędne ARP:

Szerokość geograficzna – 50⁰ 14’ 17,88” N; Długość geograficzna – 019⁰ 02’ 02,34” E

 Współrzędne progów drogi startowej DS 1 o nawierzchni sztucznej wg WGS-84:

Wzniesienie (elewacja) lotniska:

282,85 m (928 ft) AMSL

Wzniesienie progów drogi startowej DS 1 o nawierzchni sztucznej :

Znak wywoławczy i częstotliwość lotniska:

„Katowice Radio” – 120,080 MHz

Dozwolony ruch lotniczy:

VFR dzień i noc.

Minimalne warunki atmosferyczne lotniska:

28

Budowa kręgu nadlotniskowego:

Dla wszystkich statków powietrznych obowiązuje krąg nadlotniskowy po południowej stronie lotniska: prawy na kierunku 07 i 05 oraz lewy na kierunku 23 i 25. Krąg zewnętrzy (samolotowy) przeznaczony jest dla samolotów, śmigłowców i wiatrakowców. Krąg wewnętrzny (szybowcowy) przeznaczony jest dla szybowców i mikrolotów.

Statki powietrzne powinny wykonywać krąg nadlotniskowy na wysokości 1000 ft (~ 300 m) AGL. Większe samoloty oraz samoloty turbinowe powinny wchodzić w krąg na wysokości 1500 ft (~ 450 m) AGL. Planowana wysokość kręgu powinna być osiągnięta przed pozycją z wiatrem. Pilot uwzględniając osiągi swojego statku powietrznego powinien wypracować bezpieczną separację w stosunku do poprzednika.

Rozpoczęcie trzeciego zakrętu powinno nastąpić w momencie, gdy statek powietrzny znajduje się w punkcie przecięcia toru lotu i prostej wyprowadzonej z punktu przyziemienia pod kątem 45⁰ do osi drogi startowej.

Wysokość kręgu powinna być utrzymywana przynajmniej do końca odcinka pomiędzy drugim a trzecim zakrętem. Zniżania do lądowania należy rozpocząć w miejscu, które gwarantuje bezpieczny dolot do progu drogi startowej w przypadku awarii silnika.

Statki powietrze wykonujące start z konwojera,  podczas przejścia na drugi krąg a także statki powietrzne o dużym gradiencie wznoszenia powinny kontynuować lot po prostej, aż do końca pasa startowego.

Statki powietrzne latające w kręgu nadlotniskowym nie powinny rozpoczynać pierwszego zakrętu aż nie znajdą się nad końcem pasa startowego i nie osiągną wysokości minimum 300 ft (~100 m) AGL.

Obowiązkiem dowódcy statku powietrznego wykonującego lot z większą prędkością za poprzednikiem jest wypracowanie odpowiedniej, bezpiecznej separacji. W przypadku znacznej różnicy prędkości i konieczności wyprzedzania, może się ono odbywać wyłącznie po zewnętrznej stronie kręgu, do pozycji z wiatrem. Po osiągnięciu pozycji z wiatrem, wyprzedzanie na kręgu jest zabronione. Zalecanym sposobem zwiększenia separacji poziomej po wykonaniu trzeciego zakrętu jest wydłużenie prostej do lądowania lub przejście na drugi krąg. Wykonywanie okrążeń w kręgu, zwłaszcza na prostej, jest zabronione.

Na kręgu nadlotniskowym obowiązują wszystkie reguły dotyczące pierwszeństwa w ruchu lotniczym:

• statki powietrzne dolatujące do lotniska powinny dostosować się do ruchu statków powietrznych będących już w kręgu,
• szybowiec ma pierwszeństwo przed statkami powietrznymi z napędem,
• balon ma pierwszeństwo przed wszystkimi statkami powietrznymi,
• sterowiec ma pierwszeństwo przed samolotami i śmigłowcami,
• każdy statek powietrzny w niebezpieczeństwie ma pierwszeństwo przed wszystkimi innymi.

Włączanie w krąg powinno się odbywać się na wysokości standardowego kręgu. Wejście w krąg powinno nastąpić stycznie do jednego z zakrętów lub pod kątem maksymalnie 45⁰ do jednego z jego boków. Optymalnym sposobem włączenia się w ruch nadlotniskowy jest pozycja pomiędzy drugim, a trzecim zakrętem na trawersie środkowej części pasa (pozycja „z wiatrem”).

Nie należy włączać się do kręgu nadlotniskowego bez dokładnego rozpoznania sytuacji na polu wzlotów. Wiatr i jego prędkość, kierunek podejścia do lądowania oraz stan i organizacja pola wzlotów powinny zostać sprawdzone z przelotu prostopadłego do kierunku pasa na wysokości minimum 1500 ft (~450 m) AGL.

Po zapoznaniu się z sytuacją pilot powinien obniżyć lot do wysokości kręgu a następnie włączyć się w ruch nadlotniskowy stycznie do jednego z jego boków w taki sposób, żeby nie zakłócić istniejącego ruchu i umożliwić zachowanie odpowiedniej separacji pomiędzy statkami powietrznymi.

Niezależnie od tego czy pilotowi udało się nawiązać łączność na częstotliwości ruchowej, zalecane jest zgłaszanie meldunków pozycyjnych: „z wiatrem”, „w trzecim” i „na prostej” aby umożliwić innym uczestnikom ruchu orientację w sytuacji na lotnisku.

W przypadku wykonywania lotów szybowcowych z pasa innego niż pas z którego odbywają się starty i lądowania pozostałych statków powietrznych, wówczas wszystkie operacje odbywające się na lotnisku koordynuje instruktor wyznaczony przez przedstawiciela zarządzającego.

Procedura wlotu w krąg nadlotniskowy:

Starty i lądowania, wykorzystanie dróg startowych:

Starty i lądowania mogą się odbywać wyłącznie z wyznaczonych dróg startowych, za wyjątkiem szybowców, które wykonują starty i lądowania zgodnie z wyłożonymi znakami startowymi.

Dowódca statku powietrznego jest zobowiązany do wykonania wszystkich niezbędnych czynności przedstartowych (np. próba silnika) przed zajęciem drogi startowej lub pasa startowego.

Zaleca się wykorzystanie do startu pełnej długości drogi startowej.

Po lądowaniu na drodze startowej o nawierzchni sztucznej 05L/23R (DS 1) na kierunku 05, należy zwolnić drogę startową zjeżdżając z niej w lewo najbliższą drogą kołowania (A, B lub D).

Po lądowaniu na drodze startowej o nawierzchni sztucznej 05L/23R (DS 1) na kierunku 23, należy zawrócić i kołować do najbliższej drogi kołowania (A, B lub D).

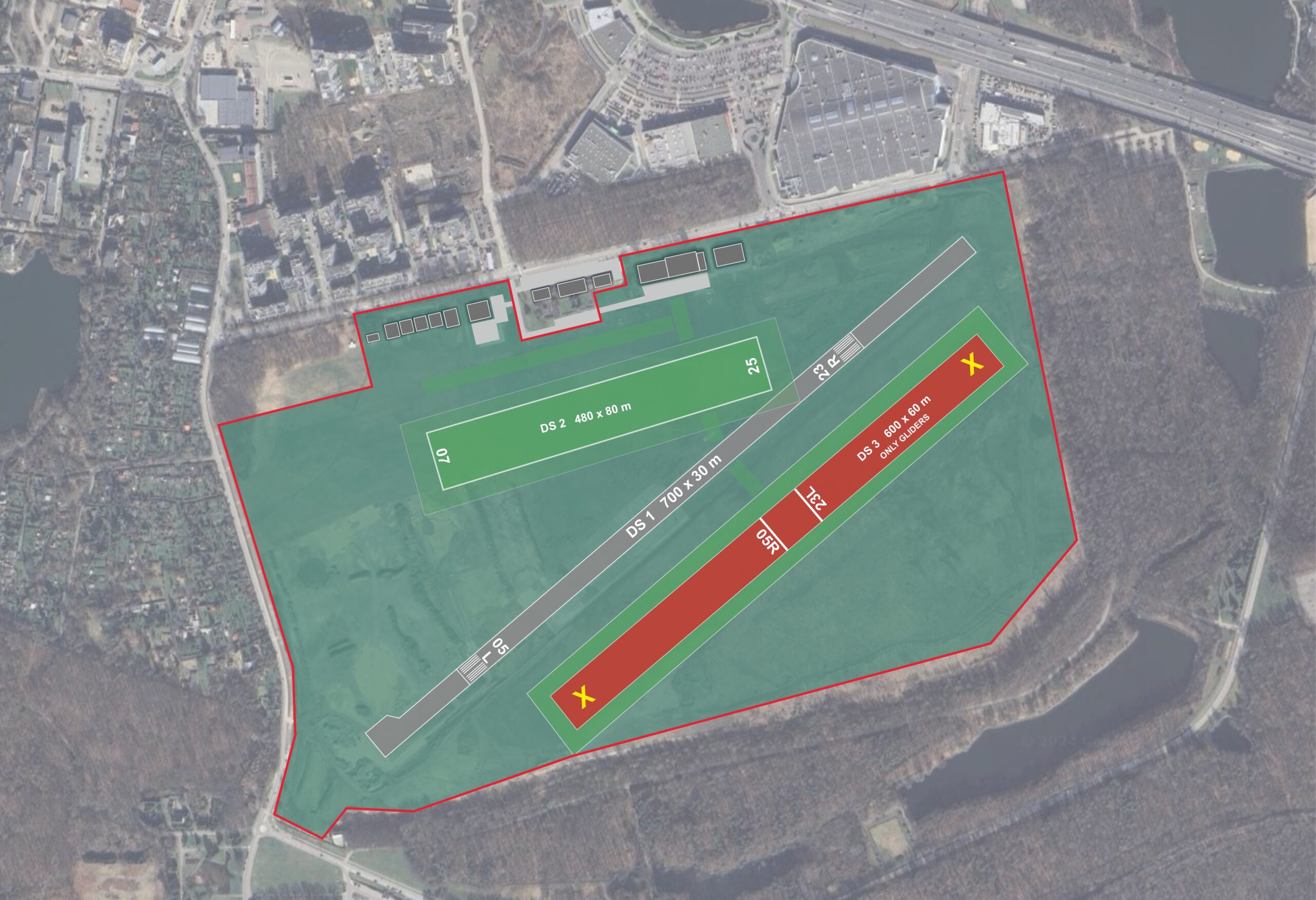

Po lądowaniu na drodze startowej 05R/23L o nawierzchni naturalnej (trawiastej) należy zwolnić drogę startową zjeżdżając z niej drogą kołowania E. W przypadku zakończenia dobiegi za zjazdem na drogę kołowania, należy zawrócić i kołować północną stroną drogi startowej w kierunku zjazdu na drogę kołowania.

Po lądowaniu na drodze startowej 07/23 o nawierzchni naturalnej (trawiastej) należy zwolnić drogę startową zjeżdżając z niej najbliższą drogą kołowania (C lub F). W przypadku zakończenia dobiegu za zjazdem na drogę kołowania, należy zawrócić i kołować stroną północną drogi startowej w kierunku zjazdy na drogę kołowania.

Na lotnisku nie ma wyznaczonych specjalnych miejsc do lądowania śmigłowców ani specjalnych procedur lotów śmigłowców. Loty śmigłowcami należy wykonywać zgodnie z procedurami jak dla samolotów. Po wylądowaniu na drodze startowej, należy podlotem przebazować śmigłowiec nad istniejącymi drogami kołowania do miejsca postoju.

UWAGA! Kołowanie w tył po pasie (back track) jest możliwe tylko po dokładnym upewnieniu się, że na podejściu do lądowania nie znajduje się inny statek powietrzny.

Przy wykonywaniu startów i lądowań oraz lotów w rejonie lotniska Katowice Muchowiec jest wymagane posiadanie dwustronnej łączności radiowej na częstotliwości 122,700 MHz.

Przy wykonywaniu lotów podczas pracy kierującego lotami, należy utrzymywać łączność z kierującym lotami na częstotliwości 122,700 MHz używając znaku wywoławczego KATOWICE RADIO.

W przypadku, gdy nie ma kierującego lotami, obowiązuje prowadzenie korespondencji rozgłaszania na częstotliwości 122,700 MHz, używając znaku wywoławczego KATOWICE RADIO, informując o aktualnej pozycji statku powietrznego i zamiarach, przy czym obowiązkowe jest zgłaszanie co najmniej: wejścia w ATZ, opuszczania ATZ, wejścia w krąg nadlotniskowy, opuszczania kręgu nadlotniskowego, pozycji z wiatrem, prostej do lądowania, zamiaru kołowania, zamiaru zajęcia drogi startowej, gotowości do startu, zwolnienia drogi startowej.

Tankowanie statków powietrznych należy przeprowadzać zgodnie z Instrukcją użytkowania statku powietrznego oraz Instrukcją tankowania i obsługi dystrybutora paliwa. W czasie tankowania należy zachować szczególną ostrożność i stosować się do oznaczeń, szczególnie „zakaz palenia”.

Zasady tankowania statków powietrznych:

Tankowanie odbywa się wyłącznie na wyznaczonym miejscu z mobilnego stanowiska tankowania statków powietrznych.

Na płycie do tankowania statków powietrznych obowiązuje zakaz postoju statków powietrznych, które nie wymagają tankowania lub innych pojazdów,

Samolot do tankowania powinien zostać ustawiony przodem do dystrybutora. Najdalej wysunięta do przodu część samolotu powinna się zatrzymać na linii STOP namalowanej na płycie do tankowania.

Śmigłowiec do tankowania powinien zostać ustawiony bokiem do mobilnego stanowiska tankowania statków powietrznych w odległości równej co najmniej połowie długości łopaty wirnika.

Dowódca po ustawieniu statku powietrznego na płycie do tankowania powinien wyłączyć silnik i wysiąść z kabiny.

Tankowanie statku powietrznego wykonuje wyłącznie osoba upoważniona przez przedstawiciela zarządzającego, posiadająca kartę identyfikacyjną uruchamiającą dystrybutor.

Po zatankowaniu statku powietrznego, należy go odepchnąć od dystrybutora na bezpieczną odległość i dopiero uruchomić silnik.

Należy przestrzegać wyznaczonej strefy zagrożenia pożarowego, podczas tankowania statku powietrznego, obejmującej obszar w odległości 3m od najbardziej wystających części statku powietrznego z każdej strony.

Podczas tankowania statku powietrznego należy wystrzegać się uruchamiania silników pojazdów, znajdujących się w pobliżu.

Wykonywanie lotów nocnych odbywa się przy użyciu urządzeń typu LUN – przenośnego oświetlenia, wyłącznie na drodze startowej o nawierzchni sztucznej 05L/23R (DS 1).

Wyłożenia oświetlenia dokonuje przedstawiciel zarządzającego (Aeroklub Śląski) na wniosek użytkownika lotniska, który powinien być zgłoszony z 24 godzinnym wyprzedzeniem.

Do rozstawienia lamp do oświetlenia nocnego drogi startowej upoważnione są osoby funkcyjne przedstawiciela zarządzającego.

Zabrania się wykonywania startów i lądowań na lotnisku w nocy bez wyłożonego zgodnie z INOP oświetlenia lub z wyłożonym oświetleniem przez użytkownika lub osobę nieuprawnioną.

Światła krawędziowe drogi startowej, barwy białej, dookólne (co 100 metrów)

Światła początku drogi startowej, jednokierunkowe, barwy zielonej (minimum 6 sztuk),

Światła końca drogi startowej, jednokierunkowe, barwy czerwonej (minimum 6 sztuk),

Światła wskaźnika kierunku lądowania, barwy białej, dookólne (minimum 7 sztuk).

Lampy powinny być rozkładane z zachowaniem proporcjonalnych odstępów.

Lokalizacja lamp na lotnisku powinna być zgodna ze schematem:

1. Szkolenie UPRT realizowane samolotami typu EXTRA (wszystkie modele), szkolenie w akrobacji i loty treningowe w akrobacji (wszystkie typy samolotów) mogą być wykonywane wyłącznie w dni powszednie tj. od poniedziałku do piątku (z wyłączeniem dni świątecznych ustawowo wolnych od pracy) pomiędzy godzinami 9:00 – 11:00 oraz 14:00 – 16:00.
2. Dopuszcza się dziennie maksymalnie 6 lotów o których mowa w punkcie 1, przy czym każdy z nich nie może trwać dłużej niż 25 minut, licząc od startu do lądowania.
3. Loty o których mowa w punkcie 1 wykonywane w przestrzeni TRA26B powyżej wysokości 5000 ft AMSL wymagają uprzedniego zgłoszenia przedstawicielowi Zarządzającego (Aeroklub Śląski) za pomocą systemu informatycznego dostępnego dla użytkowników lotniska pod adresem https://aeronet.com.pl
4. Loty o których mowa w punkcie 1 wykonywane w przestrzeni TRA26B poniżej wysokości 5000 ft AMSL oraz w przestrzeni ATZ wymagają każdorazowej zgody przedstawiciela zarządzającego (Aeroklub Śląski), wydawanej na podstawie zgłoszenia dokonanego za pomocą systemu informatycznego dla użytkowników lotniska pod adresem https://aeronet.com.pl.
5. Przestrzeganie procedur rezerwacji przestrzeni powietrznej, o których mowa w punkcie 3 i 4 nie zwalnia pilota z obowiązku stosowania się do wszelkich obowiązujących przepisów dotyczących wykonywanego lotu, w szczególności utrzymywania nakazanych przepisami odległości od budynków, budowli i zgromadzeń osób, jak również uzyskania zezwolenia służb ATC na lot.
